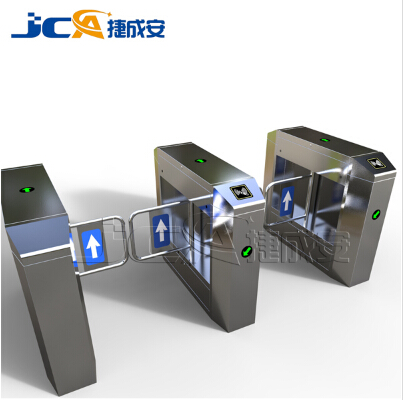

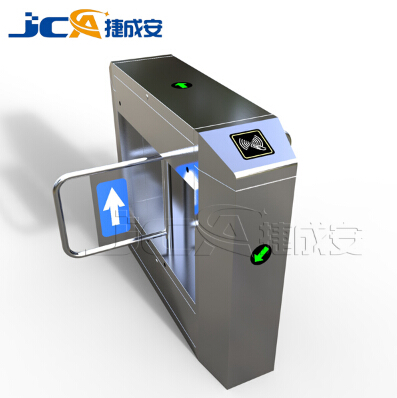

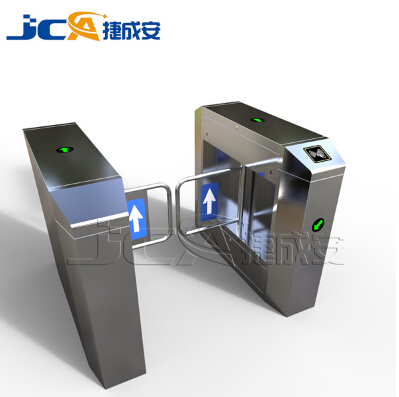

智能摆闸通道闸解决方案

摆闸通道闸整个产品外形采用SUS304不锈钢板冲压成型，智能摆闸能方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，为出入人员提供文明、有序的通行方式，有效管理人员进出。可广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业单位等需要对通道实现智能化管理的场合。

主要设备简介

摆闸通道闸是我公司自主研发、生产的智能通道管理设备，将机械、电子、微处理器控制及各种读写技术有机地融为一体，整个产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采用标准电气接口。 适用于单向或双向控制人流以及电动车、自行车车流的进出口通道。

【功能特点】

● 具有故障自检和报警提示功能，方便用户维护及使用；

● 通过主控板上的内置小按盘，可编程设备的运行状态；

● 机械结构防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；

● 防冲功能，在没有接收到开闸信号时，摆臂自动锁死；

● 摆臂同步可调（针对双摆情况）；

● 具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；

● 可调节常开或常闭，以满足不同场地的要求；

● 可与多种读卡设备相挂接，接收继电器开关信号工作；

● 单向、双向摆功能，可单向或双向控制人员进出；

● 可直接通过管理计算机实现远程控制与管理；

● 延时自动复位，标准为开启后5秒自动复位；

● 断电摆臂自动摆开、上电自动闭合，符合消防要求。

● 声（光）报警功能，含非法闯入报警、(反向闯入关闸)；等；

● 计数功能（可选配）；

● 防夹功能(桥式4对红外可选配)；

● 精准的逻辑判断、红外复位功能(4或6对红外)；

● 语音输出，人性化提示正确通行（可选配）。

【技术参数】

◇机箱材料： 国产标准(304号)不锈钢

◇机箱尺寸： 1200长*280宽*980高（mm）

◇摆臂长： ≤350mm

◇重量：毛重65Kg

◇摆臂传动角度：180度

◇摆动方向： 单向或双向

◇工作电压： AC220 ±10% V/50 ±10% HZ

◇驱动电机： 直流有刷电机（24V）

◇输入接口： 干接点信号或12V电平信号或脉宽≥100ms的12V脉冲信号，驱动电流≥10mA

◇通信接口： TCP/IP通讯

◇通行速度： 40人/分钟（常开），25-30人/分钟（常闭）

◇闸门开、关时间： 1-2秒

◇上电后进入通行状态所需时间： 3秒

◇出现故障后的自动复位时间：10秒

◇工作环境：室内、室外（阴棚）

◇温度：-15℃—— 60℃ 相对湿度：≤90%，不凝露

软件部分主要功能

（1）查询、更改资料

（2）资料打印

（3）可选打印报表

（4）任意级操作员制

（5）卡片用户管理

进场系统说明

固定卡持有者：

1) 在闸机前取出IC/ID卡在读卡机感应区域晃动（约10CM）；

2) 值班室电脑自动核对、记录；

3) 感应过程完毕，发出“嘀”的一声，过程结束；

4) 闸机自动打开，如读卡有误，系统自动提示等；

5) 入场；

6）通过后闸机自动关闭。

临时来访者：

1) 领卡登记；

2) 值班人员通过授权器发放临时卡；

3) 值班室电脑自动核对、记录；

4) 闸机开启，入场；

5) 通过后闸机自动关闭。

出场系统说明

固定卡持有者：

1) 在闸机前取出IC/ID卡在读卡机感应区域晃动（约10CM）；

2) 值班室电脑自动核对、记录；

3) 感应过程完毕，发出“嘀”的一声，过程结束；

4) 闸机自动打开，如读卡有误，系统自动提示等；

5) 出场；

6）通过后闸机自动关闭。

临时来访者：

1) 还卡登记；

2) 值班人员通过刷卡器开闸；

3) 值班室电脑自动核对、记录；

4) 闸机开启，出场；

 5) 通过后闸机自动关闭。

工程注意事项

一、 系统布管要求

1、 管子的内径一般为工程用线外径的2倍，管子弯通最多不超过2个，如多于2个需要将管径适当放大。

2、 一般情况下，要求使用金属管，在电磁场干扰很下的情况下，可使用PVC管。

二、 系统布线要求

1、 地下管道主干线布线时需远离电力线、电放线、电磁干扰等干扰源，建议铁管走线，且不要和其它回路的导线穿入同一管内。

2、 线缆穿管前应将管内积水、杂物清除干净，穿线时宜涂抹黄油或滑石粉，进入管内的线缆应保持平直，管内线缆不能有接头和扭结，穿好后应做防潮、防腐处理。

3、 注意：有强电磁场干扰环境(如电台、电视台附近)则必须将线缆穿入金属管。

三、 系统接线技术要求

1、 安装线接口的绝缘层剥离长度应规范，既不可裸露铜线过短造成接触不良，也不可裸露铜线过长造成设备短路损坏，影响系统的正常工作。裸露部分一般应在5mm左右，并拧紧为一股，再插入接线柱孔内拧紧。

2、 最好将线头上锡或采用专用的压线夹头来进行接线。

3、 每股线必须用线扎，每根线必须用标签标识来源。

四、 设备安装固定要求

1、 设备在安装时必须根据中启莱提供的安装图纸要求进行安装。在固定方面，要求做到坚固、可靠、平整。

2、 配电箱应安装在避免潮湿、灰尘的地方，尽量给每个强电设备安装一个空开，至少该系统能有一个空开。

五、 施工配合步骤

1、 每一个项目必须有至少一名受过专门培训的技术负责人。

2、 布线前，确认布线方式是否符合要求，必须与本公司技术人员或本公司认可的技术人员进行书面确认。

3、 安装前，必须核对所布线是否符合系统要求，并在详细阅读有关设备说明书后方可进行安装。

4、 调试前，必须技术负责人对设备线路进行复查，然后进行调试。

5、 严禁带电对设备或设备上器件进行插拔。

售后服务说明

一、维护服务

供方随时电话或书面解答产品使用方面的疑问，必要时派人员到现场服务。更好地保证系统的正常运行，及时解答用户提出的疑问，帮助用户解决技术问题，在公司总部的工程部，设有24小时的热线电话服务，由专门的工程师受理用户来话，保证用户在使用设备的过程中，及时得到技术上的支援和服务。维护服务中心人员均具有大学本科以上学历或丰富的系统维护经验，随时为客户提供最优质的服务。

二、维修服务

1. 故障保修时，需方指定联系人通知供方或需方单位书面通知供方

2. 供方接通知后会及时派技术员到使用现场处理（节假日2个工作日，正常上班24小时）；

3. 系统自开通验收合格之日起，免费保修1年，终身维护。系统常规软件终身免费维护及升级免费保修一年；

4. 免费维修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费；

5. 免费维修期以外的维修服务仅收取维修成本费。

三、以下情况不属保修范围

1、因不正常操作及人为或自然灾害而引起的损坏；

2、自行拆卸改换机内任何部分（如：线路、零件）后造成损坏；

3、非我方指定的专业技术人员指导安装而引起的故障。

四、更新改进服务

本产品设计更新提高或软件版本升级，供方即时通知和协助需方进行已运行系统的改进提高，并无偿提供软件新版本，使用户的系统处于最先进的水平和最完善的状态。使用户随着时代的进步而方便地增加新业务，带来更多的收益。

用户对系统改制、扩容、拆点等不同要求，公司将及时、准确地予以满足。例如：用户对开通系统在容量不变的情况下，要求变更设备安装点、用户种类和配置，以及重新编制系统数据、用户数据等等。这些要求，都将得到公司的及时满足。对于新增设备，按新设备的开通来处理。

五、定期保养维护

定期联系客户，除电话联系外还向客户寄去《用户使用情况表》，并及时收回反馈表给本公司进行处理。
